Виды и типы опор воздушных линий электропередачи

ЭБӘЖ ТІРЕКТЕРДІҢ ТҮРЛЕРІ

Тоқтата тұру сымдар Әуе желісі (ӘЖ) қолдау жолына байланысты екі негізгі топқа бөлінеді:

  • аралық тіректер, онда сымдар  ұстап тұратын қысқыштарда бекітіледі,
  • тіректері анкер типті, проводтарды тартуға арналған. Осы тіректердегі сымдар керме қысқыштарында бекітіледі.

әуе желілерінің тіректер арасындағы ара-қашықтық пролет деп аталады, ал тіректері анкер типті  арасындағы ара-қашықтық - сауалнамалы учаскесі

Мұндай жалпы пайдалану темір жол сияқты кейбір инженерлік құрылымдардың қиылысы анкер типті тіректерде орындау қажет. Сызықтардың бұрылу бұрыштарында бұрыштық тіректер орнатылады, сымдары қолдайтын немесе керме қысқыштарында ілінуі мүмкін. Осылайша, тіректер екі негізгі топтары: аралық және анкерлік - арнайы тағайындауы бар түрлеріне бөлінеді.

1308817121_2Схема анкерованного участка воздушной линии



Аралық тікелей тіректер тікелей желілерінде орнатылады. Аралық тіректерде аспалы оқшаулағыштарымен  сым қолдайтын, тігінен ілулі гирляндарында  бекітіледі, істікті оқшаулағыштар аралық тіреулерінде өткізгіштердің бекітуі сым байлағышпен жүргізіледі. Екі жағдайда да аралық тіректер қабылдайды көлденең жүктемені жел қысымынан сымдар мен тірекке және тік — салмағы сымдар, изоляторлар және өз салмағының тірек.В обоих случаях промежуточные опоры воспринимают горизонтальные нагрузки от давления ветра на провода и на опору и вертикальные — от веса проводов, изоляторов и собственного веса опоры.



При необорванных проводах и тросах промежуточные опоры, как правило, не воспринимают горизонтальной нагрузки от тяжения проводов и тросов в направлении линии и поэтому могут быть выполнены более легкой конструкции, чем опоры других типов, например концевые, воспринимающие тяжение проводов и тросов. Однако для обеспечения надежной работы линии промежуточные опоры должны выдерживать некоторые нагрузки в направлении линии.



При углах поворота линии электропередачи более 20° вес промежуточных угловых опор значительно возрастает. Поэтому промежуточные угловые опоры применяются для углов до 10 - 20°. При больших углах поворота устанавливаются анкерные угловые опоры

1308817096_4

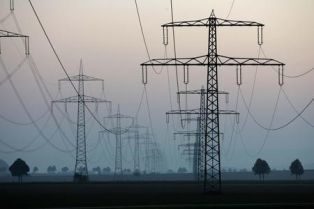

Промежуточные опоры ВЛ



Анкерлік тіректер. На линиях с подвесными изоляторами провода закрепляются в зажимах натяжных гирлянд. Эти гирлянды являются как бы продолжением провода и передают его тяжение на опору. На линиях со штыревыми изоляторами провода закрепляются на анкерных опорах усиленной вязкой или специальными зажимами, обеспечивающими передачу полного тяжения провода на опору через штыревые изоляторы.

При установке анкерных опор на прямых участках трассы и подвеске проводов с обеих сторон от опоры с одинаковыми тяжениями горизонтальные продольные нагрузки от проводов уравновешиваются и анкерная опора работает так же, как и промежуточная, т. е. воспринимает только горизонтальные поперечные и вертикальные нагрузки.

1308817118_3

Опоры ВЛ анкерного типа



В случае необходимости провода с одной и с другой стороны от анкерной опоры можно натягивать с различным тяжением, тогда анкерная опора будет воспринимать разность тяжения проводов. В этом случае, кроме горизонтальных поперечных и вертикальных нагрузок, на опору будет также воздействовать горизонтальная продольная нагрузка. При установке анкерных опор на углах (в точках поворота линии) анкерные угловые опоры воспринимают нагрузку также от поперечных составляющих тяжения проводов и тросов.



Шеткі тіректер желінің ұшына орнатылады. От этих опор отходят провода, подвешиваемые на порталах подстанций. При подвеске проводов на линии до окончания сооружения подстанции концевые опоры воспринимают полное одностороннее тяжелее проводов и тросов ВЛ.



Аталғандардан басқа, желілерде сондай-ақ арнайы тіректер қолданылады: транспозициялық, тіректердегі сымдардың орналасу тәртібін өзгерту үшін қызмет ететін,  ответвительные - для выполнения ответвлений от основной линии, опоры больших переходов через реки и водные пространства и др.



Әуе желілерінде тіректердің негізгі типі аралық болып табылады, олардың саны, әдетте, 85 -90% тіректің жалпы санынан.



Сындарлы орындау бойынша тіректер еркін тұрған және созғылау тіректерге бөлуге болады. Созғылау әдетте болат арқандардан жасалады. Әуе желілерінде ағаш, болат және темір-бетон тіректері қолданылады. Тірек конструкциясы сондай-ақ алюминий қорытпалардан әзірленген.
